シラン変性アクリルポリマー

8SQ

  • 油性
  • 熱可塑
  • 変性アクリルポリマー
  • シロキサン架橋型シリコーン変性

無機基材（ガラス等）への密着付与剤及び密着バインダーとしてご使用いただけます。

製品特長

  • 無機基材（ガラス等）への密着に優れます。
  • 透明性に優れます。
  • 空気中の水分と反応して硬化し、強固な塗膜を形成します。
  • 組成やアルコキシシリル基の量を変更することにより、物性（硬度，密着性等）の調整が可能です。

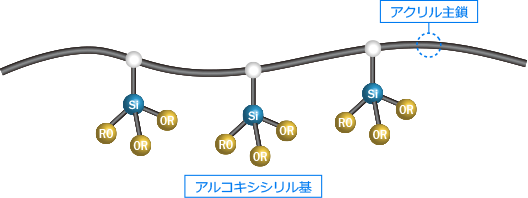

構造図

8SQ

主な用途

  • 遮熱塗料
  • 外装建材
  • 金属用コーティング
  • 光学フィルム

ラインナップ・物性表

ポリマー物性

品名 加熱残分[wt%] 粘度[mPa・s] 分子量[Mw](参考値) 溶剤組成 アルコキシシリル基
導入量
8SQ-1052 45.0±1.0 650±200 35,000±5,000 PGMAC Rich
8SQ-1175 49.5±1.0 1,000±300 19,000±5,000 PGM Rich
8SQ-1100 49.5±1.0 950±300 13,000±3,000 PGM Poor
  • ＊試験条件　加熱残分[wt%]：150℃/2h　粘度[mPa・s]：BM粘度計(25℃)　溶剤組成：PGMAC＝メトキシプロピルアセテート　PGM＝メトキシプロパノール
  • ※8SQ-1052は海外登録対応品
  • ※参考データであり、保証するものではありません。

配合例

アルコキシシリル基の加水分解を促進する触媒(非スズ系、スズ系、酸等)を併用して十分エージングすることで、空気中の水分と反応して硬化し、強固な塗膜を形成します。 塗料化例：主剤＋促進剤1or促進剤2

主剤配合例：固形分約30％ 配合例 100％配合
8SQ-1052 [固形分 約45％] 66.67 68.03
MKCシリケートMS56
(メチルシリケート) 		2.00 2.04
PGMAC 9.33 9.52
IPA 20.00 20.41
合計 98.00 100.00
  • ＊MKCシリケートMS56：三菱ケミカル株式会社製　PGMAC＝メトキシプロピルアセテート　IPA：イソプロピルアルコール
  • ※参考データであり、保証するものではありません。
促進剤配合例1 配合例 100％配合
非スズ系促進剤 0.40 20.00
IPA 1.60 80.00
合計 2.00 100.00
  • ※参考データであり、保証するものではありません。
促進剤配合例2 配合例 100％配合
スズ系促進剤 0.20 10.00
IPA 1.80 90.00
合計 2.00 100.00
  • ※参考データであり、保証するものではありません。

塗膜物性

鉛筆硬度 耐水性 密着性
ガラス ガラス ガラス PMMA ABS PC 易接着PET
3H～4H ○ ○ ○ ○ ○ ✕
  • ＊製膜条件　調整条件：主剤(8SQ-1052使用)＋促進剤1or促進剤2(上記の配合例参照)　膜厚：約5μm　養生条件：27℃×3d 60％RH
  • ＊試験条件　鉛筆硬度：JISK5600準拠(荷重750g)　耐水性：7日間水浴し静置させた後に目視
  • ＊評価条件　耐水性：〇＝変化なし　△＝わずかに跡が残る　×＝白化する　密着性碁盤目試験：○=100/100　○△=99～80/100　△=79～50/100　△×=49～20/100　×=19～0/100
  • ※参考データであり、保証するものではありません。

硬化速度

促進剤を添加することによって、経時で空気中の水分と反応して硬化し、強固な塗膜を形成します。また、養生後に加熱することでシロキサン架橋が進み、より強固な塗膜になります。

養生期間 養生のみ ＋加熱
（105℃×10分）		 密着性
1日 HB 2H～3Ｈ ○
2日 H～2H 3Ｈ～4Ｈ ○
3日 3Ｈ～4H 4Ｈ ○
4日 3Ｈ～4H 4Ｈ ○
1週間 4H 5Ｈ ○
  • ＊製膜条件　調整条件：主剤(8SQ-1052使用)＋促進剤1or促進剤2(上記の配合例参照)　膜厚：約5μm　基材：ガラス板　養生条件：27℃ 60％RH　
  • ＊評価条件　密着性碁盤目試験：○=100/100　○△=99～80/100　△=79～50/100　△×=49～20/100　×=19～0/100
  • ※参考データであり、保証するものではありません。
法規制について
法令を遵守し、当社SDSをご参照の上、ご使用ください。
お問い合わせ先 03-3691-3111 樹脂事業部　営業グループ 受付時間：午前8時30分～午後5時30分
（土・日・祝日及び当社指定休業日をのぞく）
