熱硬化型シリコーン変性アクリルポリマー
8BS
- 油性
- 熱可塑
- 変性アクリルポリマー
- 撥水ポリマー
製品特長
- 熱硬化により塗膜を形成します。
- 塗膜表面にシリコーンが配向することにより、少量の添加で滑り性、剥離性の機能を付与します。
- 主鎖骨格がアクリルであるため、各種コーティング剤と相溶可能です。

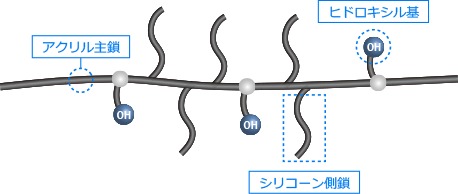

構造図
ラインナップ・物性表
ポリマー物性
| 品名 | 加熱残分[wt%] | 粘度[mPa・s] | 分子量[Mw](参考値) | OH価(ワニス/理論値)[mgKOH/g] | 溶剤組成 | |
|---|---|---|---|---|---|---|
| 8BS-9000 | 34.5±1.0 | 145±20 | 55,000 | 6 | MEK/PGM |
- ＊試験条件 加熱残分[wt%]：150℃/2h 粘度[mPa・s]：BM粘度計(25℃) 溶剤組成：MEK＝メチルエチルケトン PGM＝メトキシプロパノール
- ※参考データであり、保証するものではありません。
塗膜物性
| 品名 | 鉛筆硬度 | 全光線透過率[％] | 水接触角[°] | オレイン酸接触角[°] | 転落角[°] | |
|---|---|---|---|---|---|---|
| 8BS-9000 | 6B | 90 | 105 | 62 | 15 |
- ＊製膜条件 調整条件: 8BS-9000/硬化剤 NCO/OH=1/1 硬化剤：TDI系イソシアネート 膜厚：約5μm 基材：100μm易接着PET 乾燥：予備乾燥80℃×1min.→40℃×24h
- ＊試験条件 鉛筆硬度：JISK5600準拠(荷重750g) 全光線透過率：ヘイズメーターNDH5000 水接触角：2μL オレイン酸接触：2μL 転落角：100μL
- ※参考データであり、保証するものではありません。
| 品名 | 鉛筆硬度 | 全光線透過率[％] | 水接触角[°] | オレイン酸接触角[°] | 転落角[°] | |
|---|---|---|---|---|---|---|
| 汎用コーティング材 8BS-9000添加(5wt％) |
H | 90 | 94 | 28 | 15 | |
| 汎用コーティング材 添加なし |
H | 90 | 74 | 12 | 40 |
- ＊製膜条件 調整条件：8BS-9000/硬化剤 NCO/OH=1/1 硬化剤：TDI系イソシアネート 膜厚：約5μm 基材：100μm易接着PET 乾燥：予備乾燥80℃×1min.→40℃×24h
- ＊試験条件 鉛筆硬度：JISK5600準拠(荷重750g) 全光線透過率：ヘイズメーターNDH5000 水接触角：2μL オレイン酸接触：2μL 転落角：100μL
- ※参考データであり、保証するものではありません。
- 法規制について
- 法令を遵守し、当社SDSをご参照の上、ご使用ください。
（土・日・祝日及び当社指定休業日をのぞく）
