UV硬化型ウレタン変性アクリルポリマー
8BR
- 油性
- UV硬化
- 変性アクリルポリマー
- 高密着性（プライマー）
- ハードコート材
アクリルポリマーを主鎖、ポリウレタン（オリゴマー）を側鎖としたUV硬化型ウレタンアクリルポリマーです。 ハードコート剤に柔軟性を持たせる添加剤としてご使用いただけます。
製品特長
- ハードコート剤へ添加することにより、柔軟性を付与することができます。
- ポリマータイプのため、タックフリー性に優れ、硬化収縮を低減することができます。
- 各種フィルム基材への密着性に優れます。
- アクリルとウレタンの組成及び比率を変えることができ、物性（硬度・伸び等）の調整が可能です。

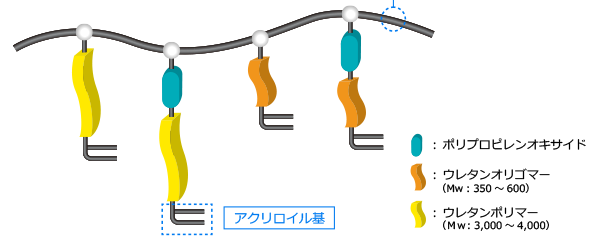

構造図
主な用途
- 加飾フィルム
- 光学フィルム
- 食品包装フィルム
ラインナップ・物性表
ポリマー物性
| 品名 | 加熱残分[wt%] | 粘度[mPa・s] | 分子量[Mw](参考値) | C=C結合等量(参考値)[g/mol] | 溶剤組成 | |
|---|---|---|---|---|---|---|
| 8BR-600 | 38.0±1.0 | 100±50 | 80,000±15,000 | 1,700 | MIBK |
- ＊試験条件 加熱残分[wt%]：150℃/2h 粘度[mPa・s]：BM粘度計(25℃) 溶剤組成：MIBK＝メチルイソブチルケトン
- ※参考データであり、保証するものではありません。
密着性
| 品名 | 易接着PET | PMMA | ABS | PC | ||
|---|---|---|---|---|---|---|
| 8BR-600 | ○ | ○ | ○ | ○ |
- ＊製膜条件 光開始剤：omnirad184(toM3%) 膜厚：約5mm 乾燥：80℃×1min 照射条件：500mJ/cm²
- ＊評価条件 密着性碁盤目試験：〇＝100/100 〇△＝99～80/100 △＝79～50/100 △×＝49～20/100 ×＝19～0/100
- ※参考データであり、保証するものではありません。
塗膜物性
| 品名 | 鉛筆硬度 | 耐SW性 | 耐薬品性 | 全光線透過率[％] | HAZE[％] | カール性[mm] | 伸び率[％] |
|---|---|---|---|---|---|---|---|
| 8BR-600 | B | △ | ◎ | 91 | 0.3 | 0 | 100≦ |
| DPHA | 3H | ○ | ◎ | 91 | 0.3 | 27 | 3 |
- ＊製膜条件 光開始剤：omnirad184(toM3%) 膜厚：約5μm 基材：100µm易接着PET 照射条件:500mJ/cm²
- ＊試験条件 鉛筆硬度：JISK5600準拠(荷重750g) 耐SW性：SW＃0000 荷重500g×10往復 耐薬品性：コパトーン(80℃×24h) 全光線透過率、HAZE：ヘイズメーターNDH5000
カール性：6cm四方四隅合計 伸び率：引っ張り試験 - ＊評価条件 耐SW性：〇=傷無し △=傷数本 ×=傷多数
耐薬品性：◎=外観変化なし ○=外観僅かに変化あり △=完全に白化 ×=溶解 - ※参考データであり、保証するものではありません。
ブレンド性能評価
| 配合量 | 鉛筆硬度 | 伸び率[％] | タックフリー性 | |||
|---|---|---|---|---|---|---|
| 8BR-600 | DPHA | |||||
| — | 100％ | 3H | 3 | × | ||
| 50％ | 50％ | H | 40 | ○ | ||
- ＊製膜条件 光開始剤：omnirad184(toM3%) 膜厚：約5μm 基材：100µm易接着PET
照射条件：500mJ/cm²(タックフリー性に関してはUV硬化前、100℃×1min 乾燥後) - ＊試験条件 鉛筆硬度：JISK5600準拠(荷重750g) 伸び率：引っ張り試験 タックフリー性：指触試験
- ＊評価条件 タックフリー性：〇＝指紋付着なし ×＝指紋付着あり
- ※参考データであり、保証するものではありません。
- 法規制について
- 法令を遵守し、当社SDSをご参照の上、ご使用ください。
（土・日・祝日及び当社指定休業日をのぞく）
