UV硬化型シリコーン変性アクリルポリマー
8SS
- 油性
- UV硬化
- 変性アクリルポリマー
- 撥水ポリマー
製品特長
- シリコーンアクリルのポリマータイプのためオリゴマーと比較して、耐久性に優れます。
- 塗膜表面が油性ペンや水性汚れをはじく機能を付与します。
- 少量の添加で機能を発現します。

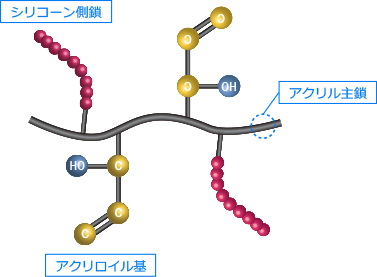

構造図
ラインナップ・物性表
ポリマー物性
| 品名 | 加熱残分[wt％] | 粘度[mPa・s] | C=C結合当量（参考値）[g/mol] | 溶剤組成 | ||
|---|---|---|---|---|---|---|
| 8SS-723 | 46.5±1.5 | 350±150 | 338 | PGM |
- ＊試験条件 加熱残分［wt%］：150℃/2h 粘度[mPa・s]：BM粘度計(25℃) 溶剤組成：PGM＝メトキシプロパノール
- ※参考データであり、保証するものではありません。
塗膜物性
| 配合量 | 測定項目 | |||||
|---|---|---|---|---|---|---|
| 8SS-723 | DPHA | 鉛筆硬度 | 耐マジックインキ性 | 耐水性 | 水接触角 | オレイン酸接触角 |
| 100% | 0% | H | ○ | ○ | 108° | 51° |
| 1% | 99% | 3H | ✕ | ○ | 100° | 34° |
| 0% | 100% | 3H | × | ー | 75° | 14° |
- ＊製膜条件 膜厚：約3μm 基材：100μm易接着PET 照射条件：460mJ/cm²
- ＊試験条件 鉛筆硬度：JISK5600準拠(荷重750g) 耐マジックインキ性：塗膜表面にマジックインキで文字を書き、拭き取り後の外観確認
水接触角：2μL オレイン酸接触角：2μL 耐水性：水を数滴たらして、外観の変化を確認するスポット試験 - ＊評価条件 耐マジックインキ性：〇＝インキ跡なし △＝わずかにインキ跡がある ×＝インキ跡残る
耐水性：〇＝変化なし △＝わずかに跡が残る ×＝白化する - ※参考データであり、保証するものではありません。
- 法規制について
- 法令を遵守し、当社SDSをご参照の上、ご使用ください。
（土・日・祝日及び当社指定休業日をのぞく）
