UV硬化型アクリルポリマー

8KX

  • 油性
  • UV硬化
  • アクリルポリマー
  • ハードコート材
  • バイオマス

各種フィルム用UV硬化型ハードコート剤へのバインダー樹脂としてご使用いただけます。

製品特長

  • 塗膜の透明性に優れます。
  • 硬化後のフィルム収縮を抑制します。
  • ポリマータイプのため、乾燥後のタックフリー性に優れます。

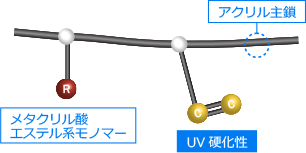

構造図

8KX

主な用途

  • 各種フィルム用ハードコート（光学・加飾フィルム用）
  • UV塗料

ラインナップ・物性表

ポリマー物性

品名 バイオマス度[wt%]※1 加熱残分[wt%] 粘度[mPa・s] 分子量[Mw](参考値) Tg(理論値)[℃] C=C結合等量
(参考値)[g/mol]		 溶剤組成
8KX-212 約40 40.3±1.5 1,190±500 73,000±10,000 107 700 PGM
  • ＊試験条件　加熱残分[wt%]：150℃/2h　粘度[mPa・s]：BM粘度計(25℃)　溶剤組成：PGM＝メトキシプロパノール
  • ※1 樹脂中のバイオマス度(理論値)
  • ※参考データであり、保証するものではありません。

密着性

品名 易接着PET PMMA ABS PC
8KX-212 ○ ○ ○ ○
  • ＊製膜条件　調整条件：PGMで希釈し有効成分30wt%に調整　光開始剤：omnirad184(toM3%)
    膜厚：約5μm　乾燥：80℃×1min.　照射条件：500mJ/cm²
  • ＊評価条件　密着性碁盤目試験：〇=100/100　〇△=99～80/100　△=79～50/100　△×=49～20/100　×=19～0/100
  • ※参考データであり、保証するものではありません。

塗膜物性

品名 バイオマス度[wt%]※1 鉛筆硬度 全光線透過率[％] HAZE[％] カール性[mm] 伸び率[％]
8KX-212 約40 B 91 0.3 0 70≦
品名 屈曲性(外曲げ)[φmm]
8KX-212 10
  • ＊製膜条件　調整条件：PGMで希釈し有効成分30wt%に調整　光開始剤：omnirad184(toM3%)
    膜厚：約5μm　基材：100µm易接着PET　乾燥：80℃×1min.　照射条件：500mJ/cm²
  • ＊試験条件　鉛筆硬度：JISK5600準拠(荷重750g)　全光線透過率、HAZE：へイズメーターNDH5000
    カール性：6cm四方四隅合計　伸び率：引っ張り試験機　屈曲性：マンドレル試験機
  • ※1 樹脂中のバイオマス度(理論値)
  • ※参考データであり、保証するものではありません。
法規制について
法令を遵守し、当社SDSをご参照の上、ご使用ください。
お問い合わせ先 03-3691-3111 樹脂事業部　営業グループ 受付時間：午前8時30分～午後5時30分
（土・日・祝日及び当社指定休業日をのぞく）
